一 、 概述及結構說明


砂漿泵由電機、推進器、泵體、葉輪、軸套、骨架油封、泵蓋、機械密封、懸架 等構成 ，適用于抽吸粘稠性 鉆井泥漿、含大粒徑固體物砂漿等介質。 該泵為自


主研發，廣泛運用于石油行業處理輸送油泥等介質，產品技術 成熟，實用性強，深受行業內顧客好評。 介質通過推進器輸入泵腔， 泵腔內葉輪對介質進行加壓輸


送入管道。泵的傳動方式是通過爪型聯軸器與電動機直聯的。 DN125 系列 泵的吐出口位置可根據需要按 45 °間隔。旋轉不同的角度安裝使用。


泵體和泵蓋部分是從葉輪背面處剖分的，即通常所說的后開門結構形式。其優點是檢修方便，檢修時不動泵體、吸入管路、排出管路，只需移動電機，即可退出轉


子部件進行檢修。


該泵葉輪等過流部件采用高耐磨材質制造，密封為耐磨合金機械密封，電機配套 4 級低轉數電機，使砂漿泵在使用時呈現使用壽命長，噪音低的特點。

功能：

①固項泵是我公司近年來研發的一種新型產品，分別為5方—10方—20方—30方每小時，電機功率：7.5KW—10KW—15KW—18.5KW（4級防爆電機）

②定子采用進口橡膠耐油耐磨合制而成

③轉子采用高洛金屬精加工制成

④此泵分為料斗、減速機、電機、強制性推料裝置加定轉子防爆開關箱合制而成。

⑤此泵適用于石油化工、污水處理、輸送油泥漿，含水污泥固體含量在60%—70%的固液體，輸送 工具，特別適用于石油鉆井隊一號罐下振動篩下面輸送固液體漿液

，離心機下面的固項，除沙器下面的泥沙、污水廠的污泥。

⑥楊程8—10米，出口下力7—8公斤，從而代替了挖機和螺旋輸送機和皮帶傳送裝置

⑦產品外觀新穎，性能穩定，經久耐用，詳情參數見說明書。

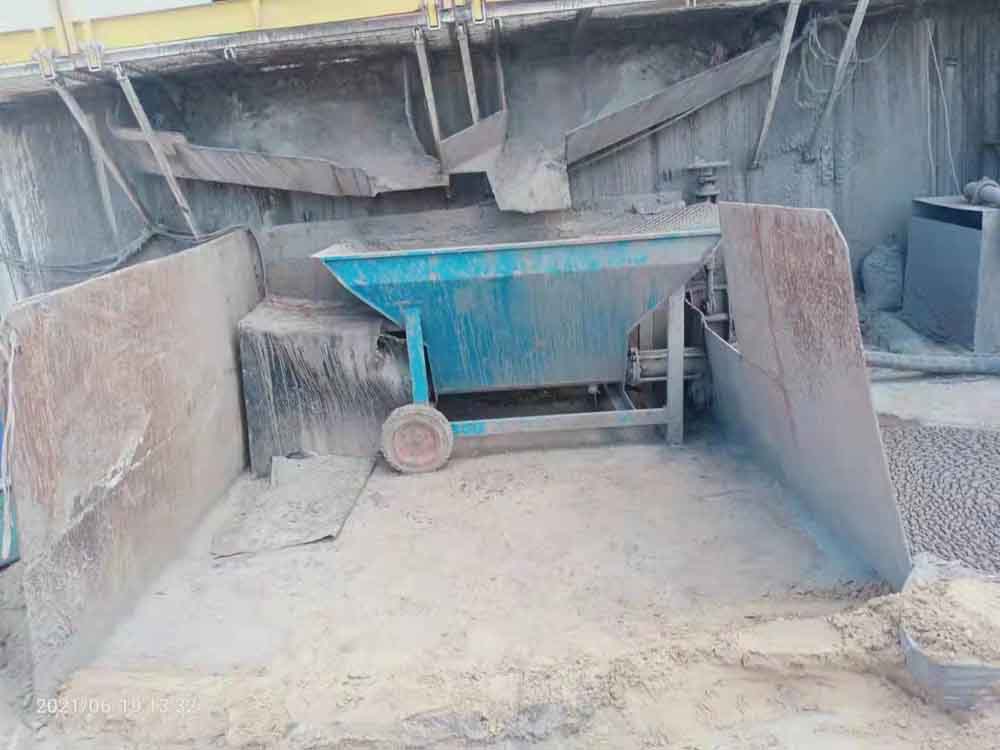

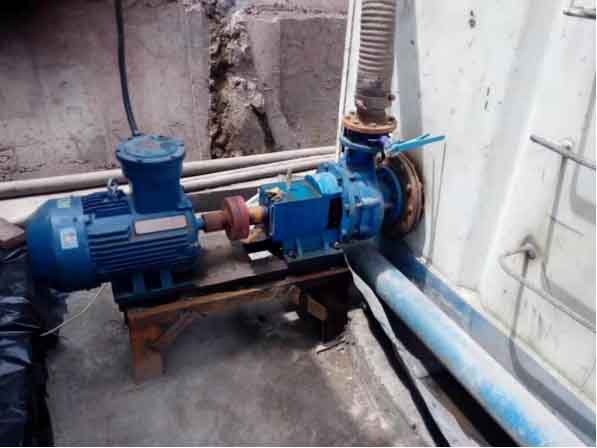

產品實圖及客戶使用現場圖

結構特點：

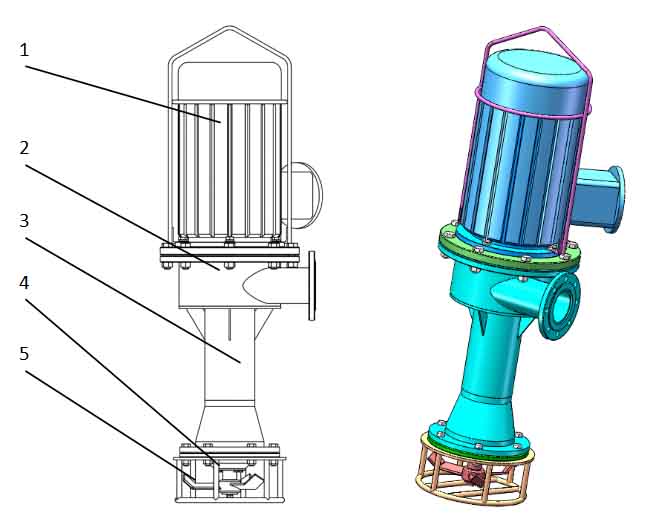

渣漿泵由電機、聯軸器、排出腔、吸入腔、鉸刀、防護框等構成，適用于抽吸粘稠性鉆井泥漿、含大粒徑固體物砂漿等介質。


泵下部鉸刀對介質進行破碎、攪拌并推送進入吸入腔，通過吸入腔內的螺旋推進器將介質輸送至排出腔，排出腔內葉輪對介質進行加壓輸送入管道。



技術參數：

功率：11 kW

排量：20 m3/h

外形尺寸（長×寬×高）：1400×520×450 mm

重量：245 kg
